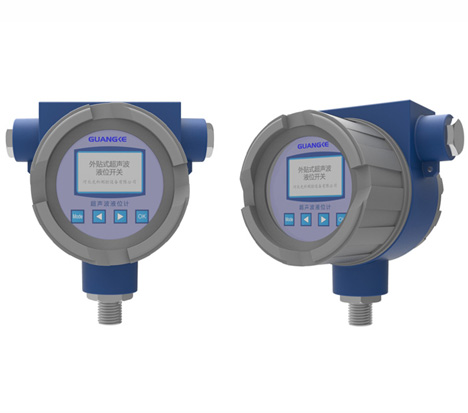

产品概述

GKYWG-65外贴式超声波液位开关(以下简称液位开关)是我公司研发生产的一种新型非接触式液位检测报警仪表。液位开关通过探头传感器产生的高频超声波脉冲可穿过容器壁，这个脉冲会在容器壁和液体中传播，还会被反射回来。通过超声波反射特性的检测和计算，就可以判断出容器内监测点是否有液体。同时液位变送器通过继电器信号从而实现对液位的监测和控制，可适用于制药、石油、化工、电力、食品、物流运输等行业的液位过程控制。

产品特点

罐外安装，不开孔，不动火，不损伤罐体，可不停产进行安装，不停产维修

非插入式测量，不受介质的压力、温度、比重、有无腐蚀性影响适用性广

外贴式测量对罐内介质不产生干扰，无污染、无泄漏、无腐蚀，适用于石化行业常压和压力容器罐装置

智能仪表系统带LCD液晶显示，直观显示现场仪表测量状态

液位开关磁棒自动标定，罐内有无介质均可标定

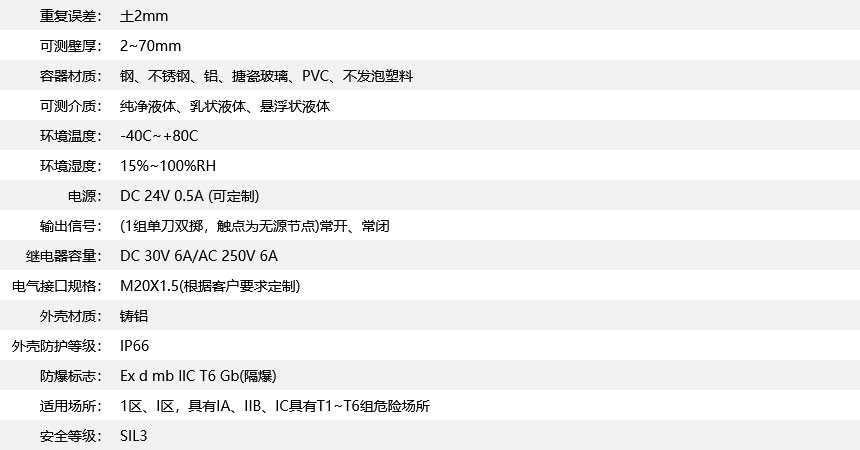

产品参数

外形安装尺寸

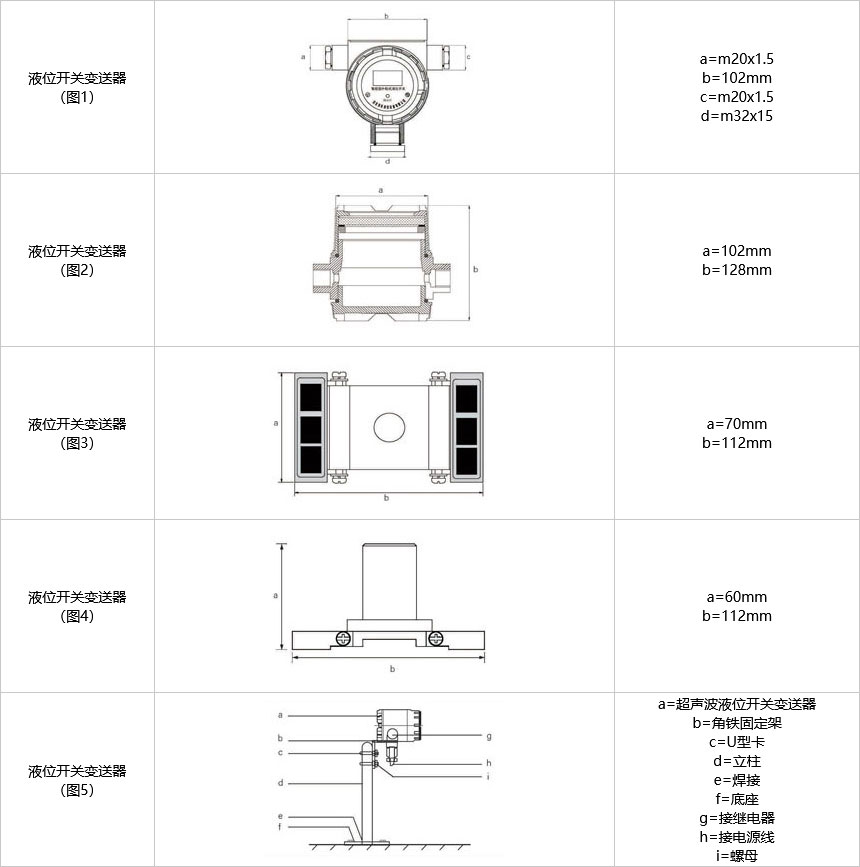

安装尺寸（表1）

安装尺寸（表2）

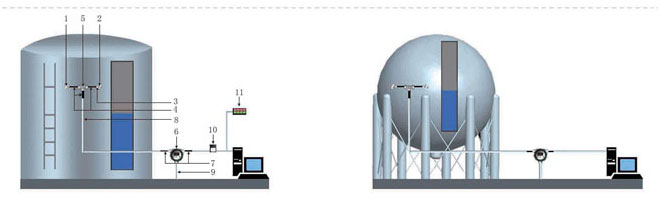

安装示意

安装条件：

正在作业的罐，有无液体均可以安装。

安装前罐壁处理：用砂纸或钢刷打磨出来直径不小于50mm的探头安装点。并用砂纸打磨平滑除去油漆和污垢。液位开关探头传感器底盘70mm×112m安装位置应预留出来

安装位置：

两探头传感器安装在用户要求的大罐报警点上。两个探头传感器需要安装在同一水平线上。安装探头传感器之间避免有焊缝在，每个探头传感器位置也应尽量远离焊缝。安装位置选用扶梯附近安装。

安装距离：

常压罐液位开关探头传感器安装距离为650m至1100m之间。球罐、卧式罐(压力容器)安装液位开关的两个探头传感器安装距离在1100mm至1500m之间。

安装探头步骤：

选择安装位置、清理罐璧油漆污垢、将专用的粘接剂少许涂抹在安装底座、按照预定的位置安装底座。待底座安裝完毕后，风干后将探头传感器涂抹耦合剂安装于底座上。将两个探头传感器的连接线通过防爆软管和镀锌管接入液位开关变送器中，按照接线端示意图接线。

现场液位开关变送器安装：

液位开关变送器挠性管的接口均为G1/2接口，现场配管时注意管接口一致。

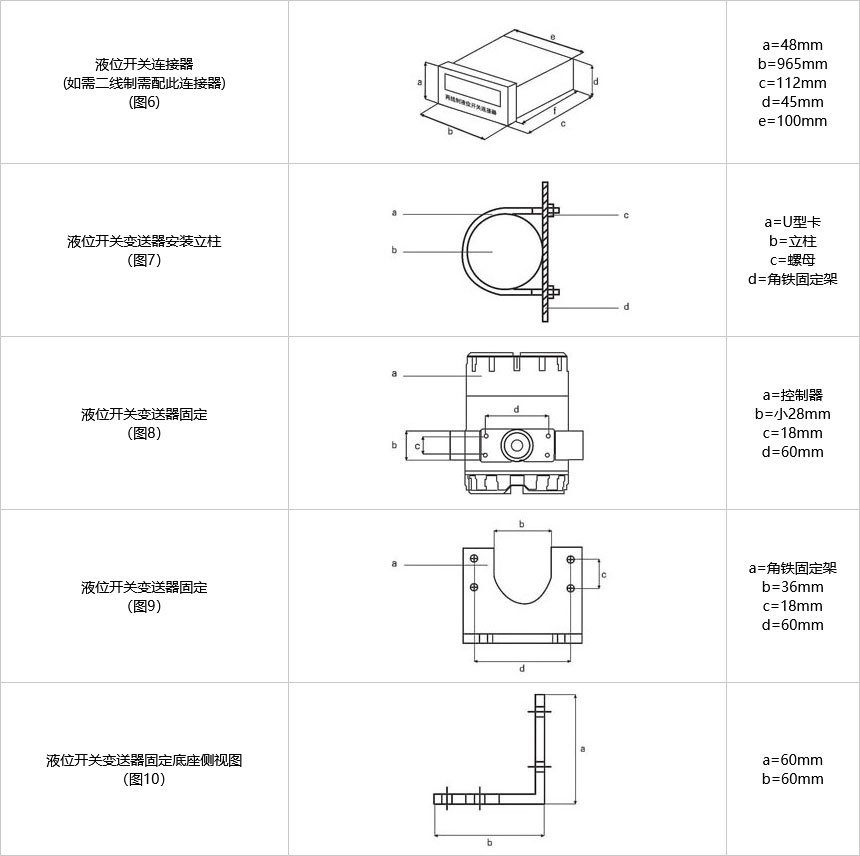

液位开关变送器固定参照图5、图7、图8、图9、图10

连接器选配：

如果现场需两线制传送，选型需要厂家提供连接器。连接器安装在仪表控制室的仪表盘或专用机柜中。外形尺寸参照图6尺寸。

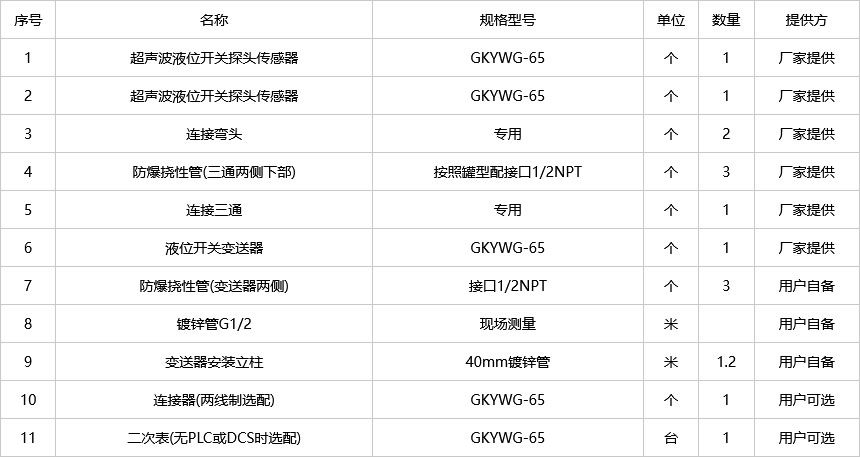

配置表

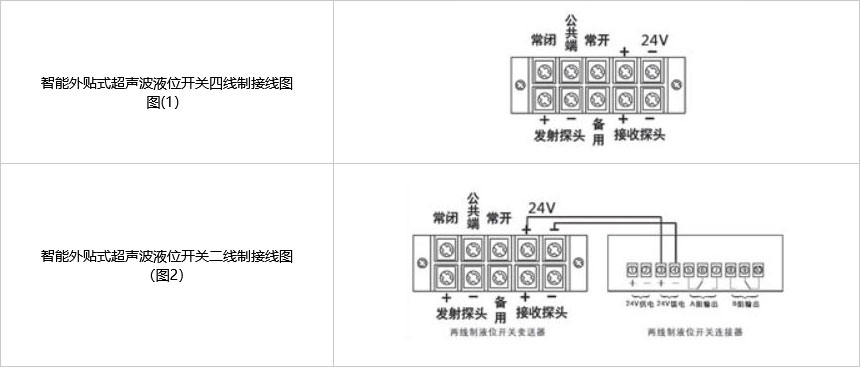

电气连接

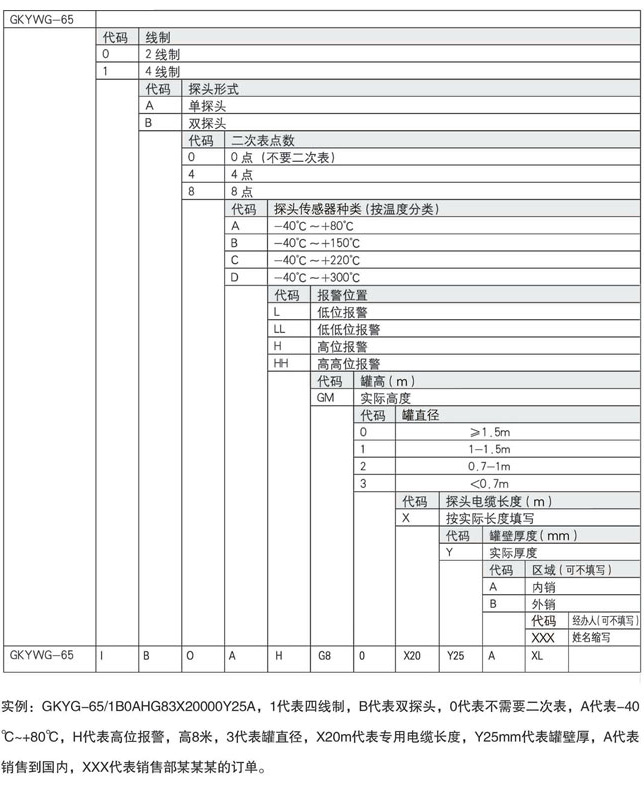

选型表
